Ce tutoriel d'installation prend l'exemple d'un contenant de type CYCLEA XL flux VERRE.
Vous trouverez une version PDF de ce tutoriel en pièce jointe.
Installer une sonde
Étape n°0 : application web et connexion
Ouvrez l’application Installateur et saisissez les informations de connexion qui vous ont été transmises.
L’application d'installation est une application web, vous pouvez donc y accéder sur n’importe quel appareil. Si vous souhaitez installer la page en tant qu’application sur votre téléphone, voici la procédure à suivre :
- Utiliser le navigateur Chrome
- Cliquer sur les 3 points en haut à droite
- Sélectionner “Caster, enregistrer et partager” ou “ajouter à l’écran d’accueil”
- Cliquer sur “Installer Installateur”
Étape n°1 : Recherche du capteur
Recherchez votre capteur à l’aide du numéro de série du capteur dans la barre de recherche ou en utilisant le QR code présent sur l’étiquette du capteur.
Les informations suivantes apparaissent :
Les informations suivantes apparaissent :
- “First uplink” : le dernier allumage de la sonde,
- la “dernière mesure périodique” : la dernière mesure prise par la sonde sans intervention manuelle,
La qualité du signal (ici, faible) et le réseau en place (ici, Sigfox) au moment où la donnée a été transmise sont également précisés.
Pour installer une sonde, cliquer sur le bouton vert : “sélectionner”.
Étape n°2 : Allumage du capteur et appairage au réseau
Lancez la recherche réseau depuis le capteur en appuyant 3 fois sur le bouton ou en restants 3 secondes sur l’aimant.
La capteur fait 1x flash vert puis cherche le réseau (Flash bleu) et une fois le réseau trouvé il lancera une mesure manuelle (3x flashs blancs), cliquez sur suivant.
Étape n°3 : Prise d’une mesure à l’extérieur du contenant
Effectuez une mesure manuelle depuis le capteur (x1 flash blanc).
La mesure s’affiche après quelques secondes. Répétez cette opération si la mesure n'apparaît pas la première fois.
Étape n°4 : Association du capteur à un contenant

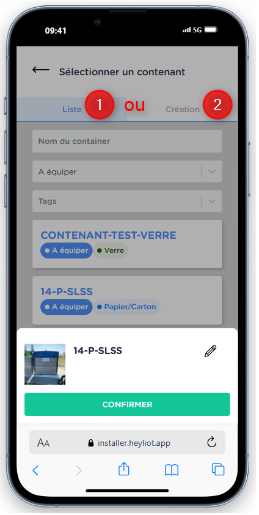

Sélectionnez le contenant à associer au capteur parmi la liste de vos contenants ou créez votre propre contenant.
Le contenant qui s’affiche en premier est celui le plus proche géographiquement du point où l’installateur se trouve.
ATTENTION : la création autonome de contenant n’est possible que si aucun logiciel de guidage n’est synchronisé avec Heywaste.
Étape n°5 : Installation du capteur dans le contenant

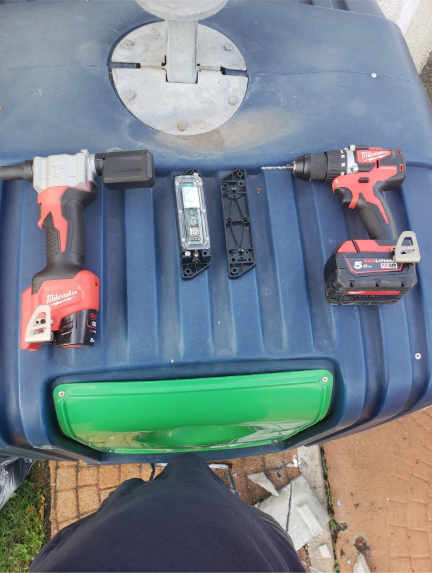

L’installation de la sonde s’effectue par le dessus. Pour cela, il vous faudra une perceuse, une riveteuse, un support rapide, deux rivets et un capteur Heywaste qui respecte les conditions d’allumage et d’appairage du réseau des étapes précédentes.
Vous retrouverez sur le centre d'aide Heywaste les préconisations générales d'installation ainsi que le matériel et les support d'installation du technicien.

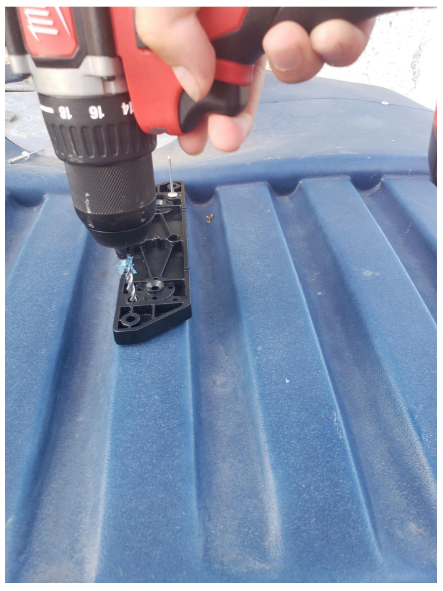

Placez le support rapide sur le dessus du contenant, il doit être dans l’axe de la bouche. En fonction de l’environnement interne du contenant, placez le capteur soit sur la partie lisse supérieure du haut dans le sens horizontal, soit sur la partie basse gondolée dans le sens horizontal (voir photo). À l’aide des trous conçus pour y fixer les rivets dans le support, percez le contenant.
Attention : Certains contenant sont équipés de laine de verre tenu par des barres de fer. La laine de verre doit être enlevée (s'il y a toujours une planche devant la laine de verre enlevez là aussi) et les barres de fer ne doivent pas obstruer la vision du capteur. La potence centrale ne doit pas non plus être dans son champ de vision.
Astuce : Après avoir percé le premier trou, servez-vous d’un rivet comme guide pour effectuer le deuxième trou.

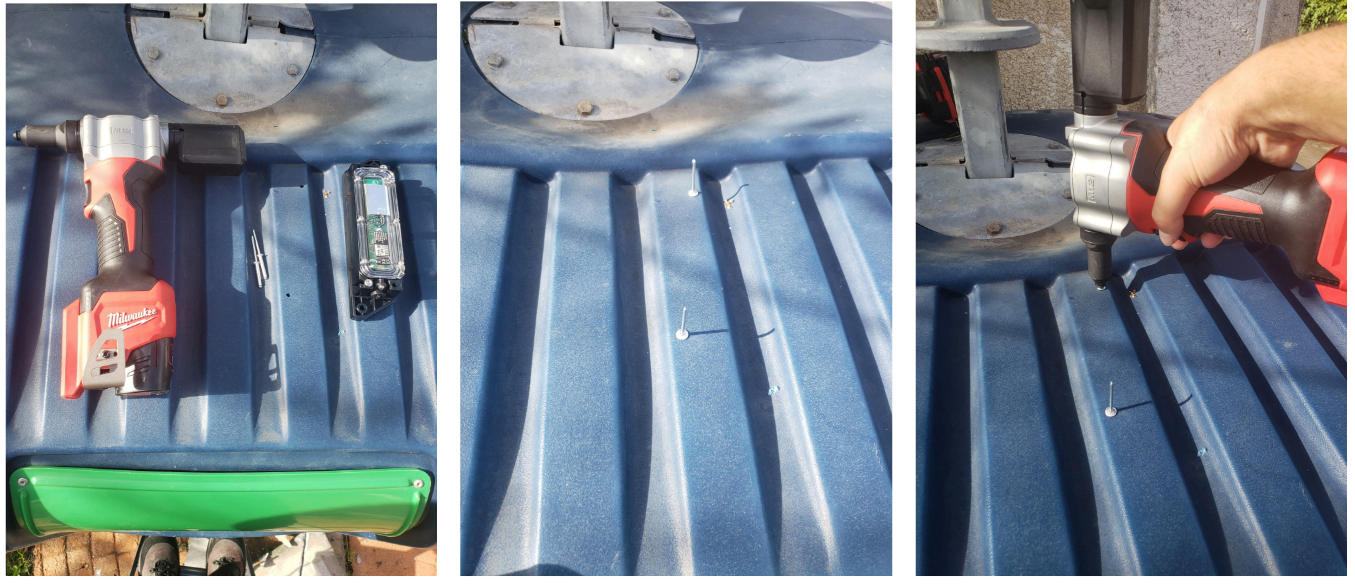

Placer les rivets dans les trous effectués au préalable. Placer le capteur à l’intérieur du contenant. En le tenant d’une main, glisser les rivets dans le trou supérieur gauche et inférieur droit du support puis riveter.
Étape n°6 : Prise d’une mesure intérieure
Il est conseillé de prendre une seconde mesure après avoir installé la sonde pour vérifier qu’il n’y a aucun obstacle autre que des déchets entre la sonde et le fond du contenant. Cela permet également de confirmer la qualité du réseau à l'intérieur du contenant. Comme indiqué dans les préconisations générales d'installation, le contenant atténue les ondes radios.

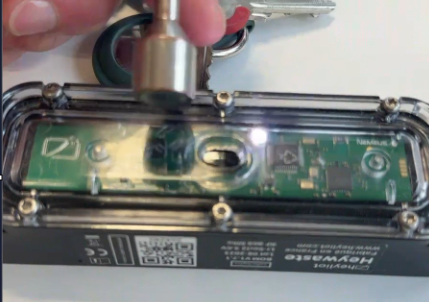

Il suffit pour cela de placer l'aimant ou d'appuyer sur le bouton une brève seconde et visualiser la LED blanche clignotante.
Étape n°7 : Prise de photo
Prenez une photo du contenant, de sorte à pouvoir le reconnaître dans son environnement.
Étape n°8 : Localisation

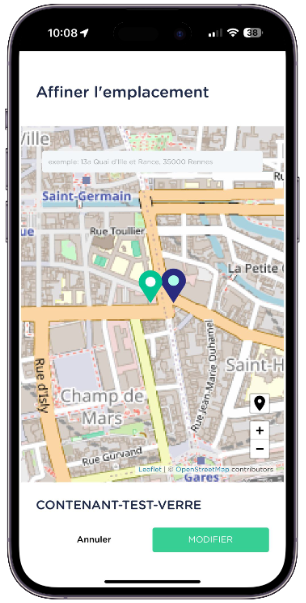

Placez le contenant suivant la position GPS du téléphone.
Ajoutez un commentaire sur l’emplacement (ou passez l’étape).
Étape n°9 : Finalisation de l’installation

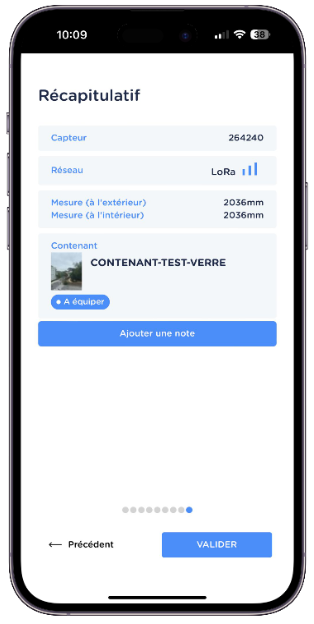

Récapitulatif de l’installation.

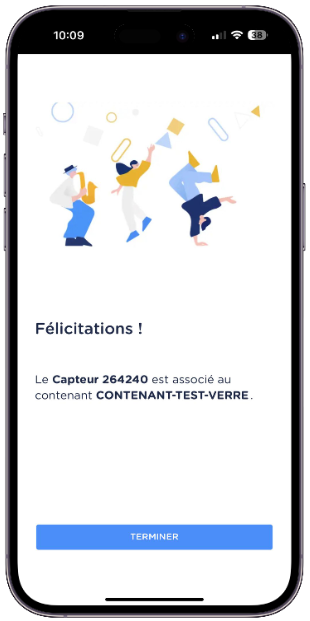

Finalisation de l’association contenant/capteur.
B. Maintenance des sondes
L’application d’installation s’utilise également dans le cadre de la maintenance des sondes. Lors d’une installation ou d’un remplacement de sonde, il est possible d’indiquer les raisons qui entravent le bon fonctionnement ou la bonne installation de la sonde. Pour cela, il suffit de sélectionner l’un des “tags” proposés en liste déroulante lors de la sélection du contenant :
Contenant SAV
Contenant introuvable
Contenant sans réseau
Sensor à nettoyer
Sensor ne communique pas
Vous trouverez dans la boîte à outils Heywaste différents cas pratiques et leurs solutions tels que le nettoyage d’une sonde ou la démarche à suivre lorsqu’un capteur ne communique plus.
Associer un tag à un contenant
Trouver un contenant à partir de son tag
Pour toute demande de support, visitez le centre d’aide d’Heyliot et notre chaîne Youtube. Vous pouvez également nous adresser un ticket.
